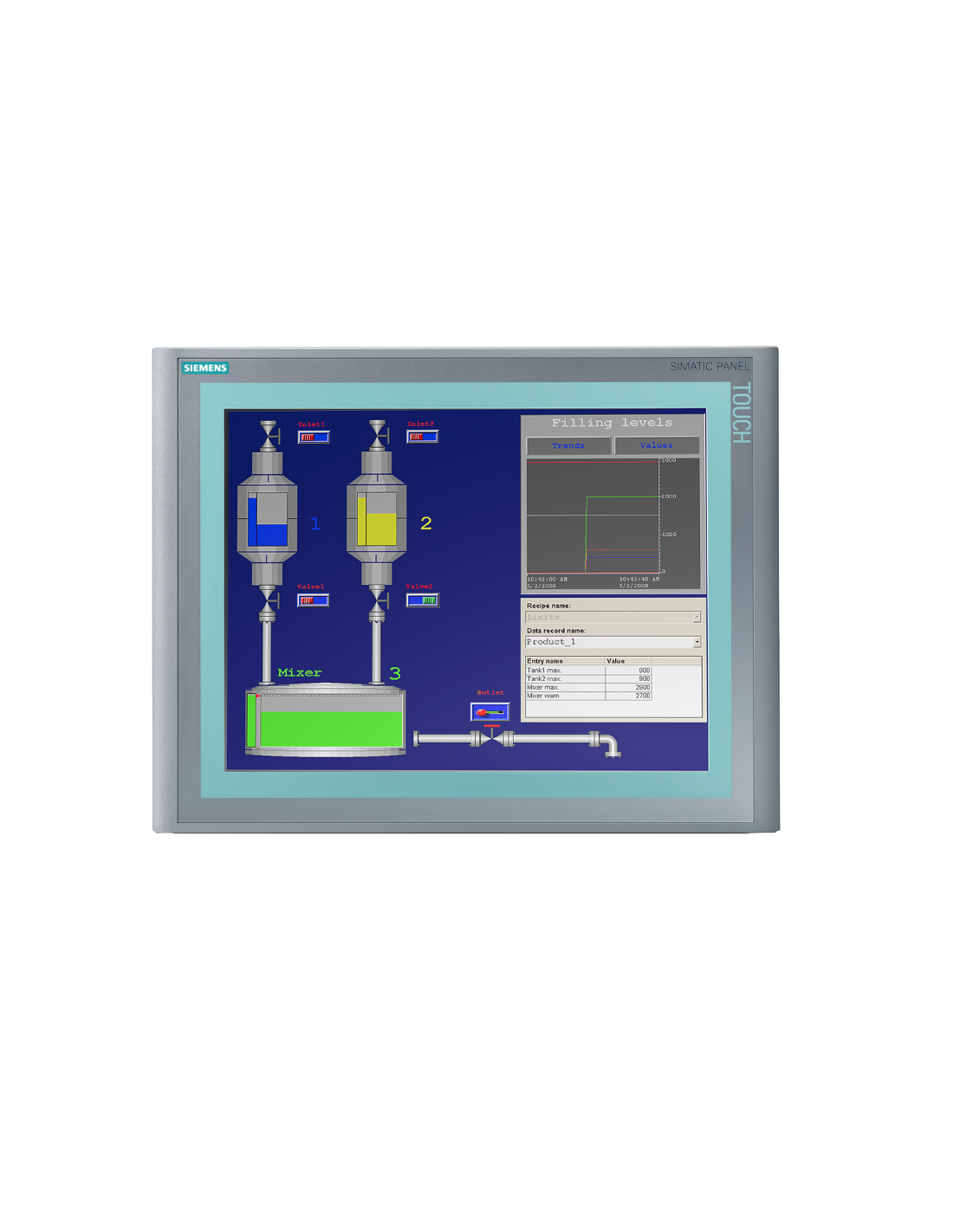

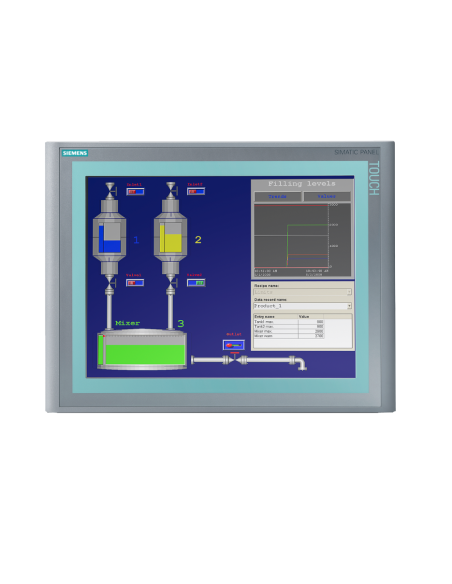

Panel SIMATIC BASIC drugiej generacji TP 1500 to wysokiej klasy urządzenie stosowane przy operowaniu i monitorowaniu w aplikacjach HMI. Seria urządzeń BASIC w kolejnej generacji oferuje połączoną obsługę klawiszową i dotykową.
Wysoka wydajność panelu TP 1500 - 6AV6647-0AG11-3AX0 znacząco ułatwia realizację zadań związanych ze sterowaniem, kontrolowaniem oraz wizualizacją procesów technologicznych, przemysłowych i produkcyjnych. Funkcjonalność serii SIMATIC oraz zintegrowane interfejsy sprawiają, że nawigacja w zaawansowanych aplikacjach jest intuicyjna i wygodna, panele instalowane mogą być również wertykalnie zapewniając wygodną obsługę w każdym układzie. Panel SIMATIC BASIC w drugiej generacji wyróżnia się najnowocześniejszymi rozwiązaniami technologicznymi, doskonałym wykonaniem oraz sprawdzoną jakością serii SIMATIC BASIC. Innowacyjny interfejs TP 1500 zapewnia szeroki zakres operacji z użytecznością na najwyższym poziomie dzięki nowemu systemowi grafik i nawigacji. Panel zapewnia komfort obsługi różnych urządzeń, maszyn i systemów funkcjonujących w ramach infrastruktur przemysłowych ułatwia obsługę receptur, sygnalizuje komunikaty i pozwala na przesyłanie, buforowanie oraz potwierdzanie wiadomości. Za sprawą licznych interfejsów komunikacyjnych, jego integracja w systemie zawsze przebiega szybko i sprawnie. Wysoka wydajność panelu 6AV6647-0AG11-3AX0, funkcjonalność serii SIMATIC oraz zintegrowane interfejsy sprawiają, że nawigacja w zaawansowanych aplikacjach jest intuicyjna i wygodna, panele instalowane mogą być również wertykalnie zapewniając wygodną obsługę w każdym układzie. Wyświetlacz panoramiczny o dużej rozdzielczości zdolne wyświetlać 256 kolorów. Dzięki interfejsowi PROFIBUS oraz PROFINET, panele SIMATIC HMI BASIC drugiej generacji umożliwiają połączenie z różnymi sterownikami PLC. Nowoczesny interface zapewnia wygodę i jakość obsługi oraz monitorowanie na najwyższym poziomie nawet w przypadku kompaktowych instalacji. Wyposażony we wszystkie ważne funkcje HMI, panel SIMATIC BASIC dostarcza nowe możliwości w zakresie operowania jak również w dziedzinie inżynierii mechanicznej.
| Głębokość wbudowania |
60 mm |
| Komunikacja |
ETHERNET / PROFINET |
| Liczba języków online |
5 |
| Liczba poziomów haseł |
50 |
| Liczba wyświetlanych kolorów |
256 |
| Liczba złączy sprzętowych Industrial Ethernet |
1 |
| Liczba złączy sprzętowych PROFINET |
1 |
| Maksymalna rozdzielczość w pionie |
768 |
| Maksymalna rozdzielczość w poziomie |
1024 |
| Możliwa domyślna wartość procesu (wejście) |
Tak |
| Możliwa reprezentacja stanu procesu (wyjście) |
Tak |
| Napięcie zasilające dla DC |
19.2, 28.8 V |
| Obsługa protokołu EtherNet/IP |
Tak |
| Obsługa protokołu MODBUS |
Tak |
| Obsługa protokołu TCP/IP |
Tak |
| Przekątna ekranu |
38.1 cm |
| Rodzaj napięcia zasilającego |
DC |
| Rodzaj wyświetlacza |
TFT |
| Stopień ochrony (IP) części czołowej |
IP65 |
| Szerokość elementu frontowego |
400 mm |
| Typ panelu |
Dotykowe |
| Użyteczna pamięć projektowa / pamięć użytkownika |
2000 kByte |
| Wysokość elementu frontowego |
310 mm |
| Z ekranem dotykowym |
Tak |
| Z klawiaturą alfanumeryczną |
Tak |
| Z klawiaturą numeryczną |
Tak |
| Z obsługą wiadomości/komunikatów (łącznie z buforowaniem i potwi |
Tak |
| Z recepturami |
Tak |
| Z sygnalizacją komunikatów |
Tak |
| Z wyświetlaczem kolorowym |
Tak |
| Zakres temperatur pracy |
50 °C |
| EAN |
4025515076193 |
| UPC |
Brak |
| Numer statystyczny towaru |
85371091 |
| Oznaczenie katalogu |
ST9.80 |
| FAGR |
4549 |
| Group Code |
R141 |
