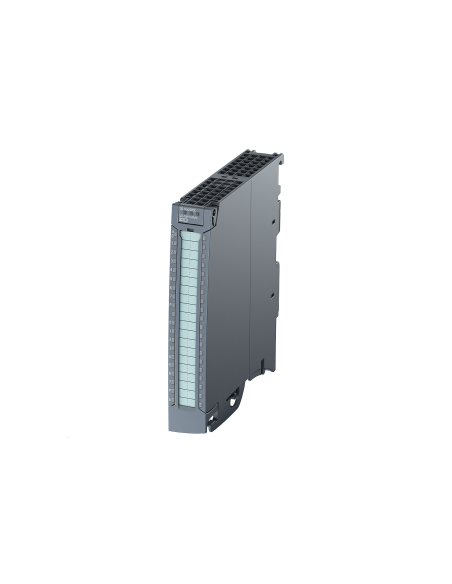

Moduł wejść cyfrowych DQ HF – 6ES7522-1BH01-0AB0 to system I/O, który łatwo może być stosowany w systemie SIMATIC S7-1500 firmy Siemens. Urządzenie należy do rodziny SM 522 – Digital Output Modules i jest w wykonaniu HF (High Feature), co oznacza rozszerzone funkcje diagnostyczne i parametry dostępne w tym wariancie. Moduł zapewnia 16 wyjść cyfrowych 24 V DC, które mogą być wykorzystywane do sterowania odbiornikami takimi jak przekaźniki, styczniki czy inne urządzenia dwustanowe zgodne z napięciem wyjściowym.
Kanały wyjść są zorganizowane w grupy po 8, przy czym każda grupa może obciążyć do 4 A łącznego prądu wyjściowego łącznie. Moduł udostępnia diagnostykę jednostkową kanałów, co umożliwia detekcję błędów i stanów awaryjnych na poziomie poszczególnych kanałów. Dodatkowo moduł oferuje funkcję substitute value (wartość zastępcza), czyli licznik cykli przełączania dla podłączonych aktuatorów, ułatwiający analizę eksploatacyjną.
Urządzenie obsługuje bezpieczne wyłączenie grup obciążeń zgodnie z wymaganiami SIL2 według EN IEC 62061:2021 oraz kategorii 3 / PL d według EN ISO 13849-1:2015, co oznacza zgodność z wyższymi standardami bezpieczeństwa funkcjonalnego w aplikacjach przemysłowych. Moduł jest konfigurowany i integrowany w środowisku TIA Portal (STEP 7), a frontowe złącze przyłączeniowe (śrubowe lub push-in) należy zamówić oddzielnie.
