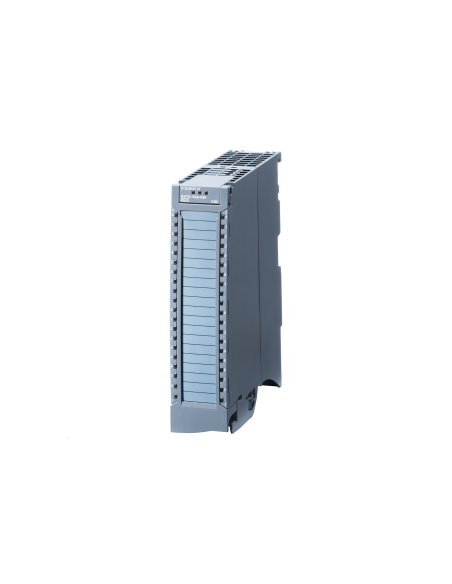

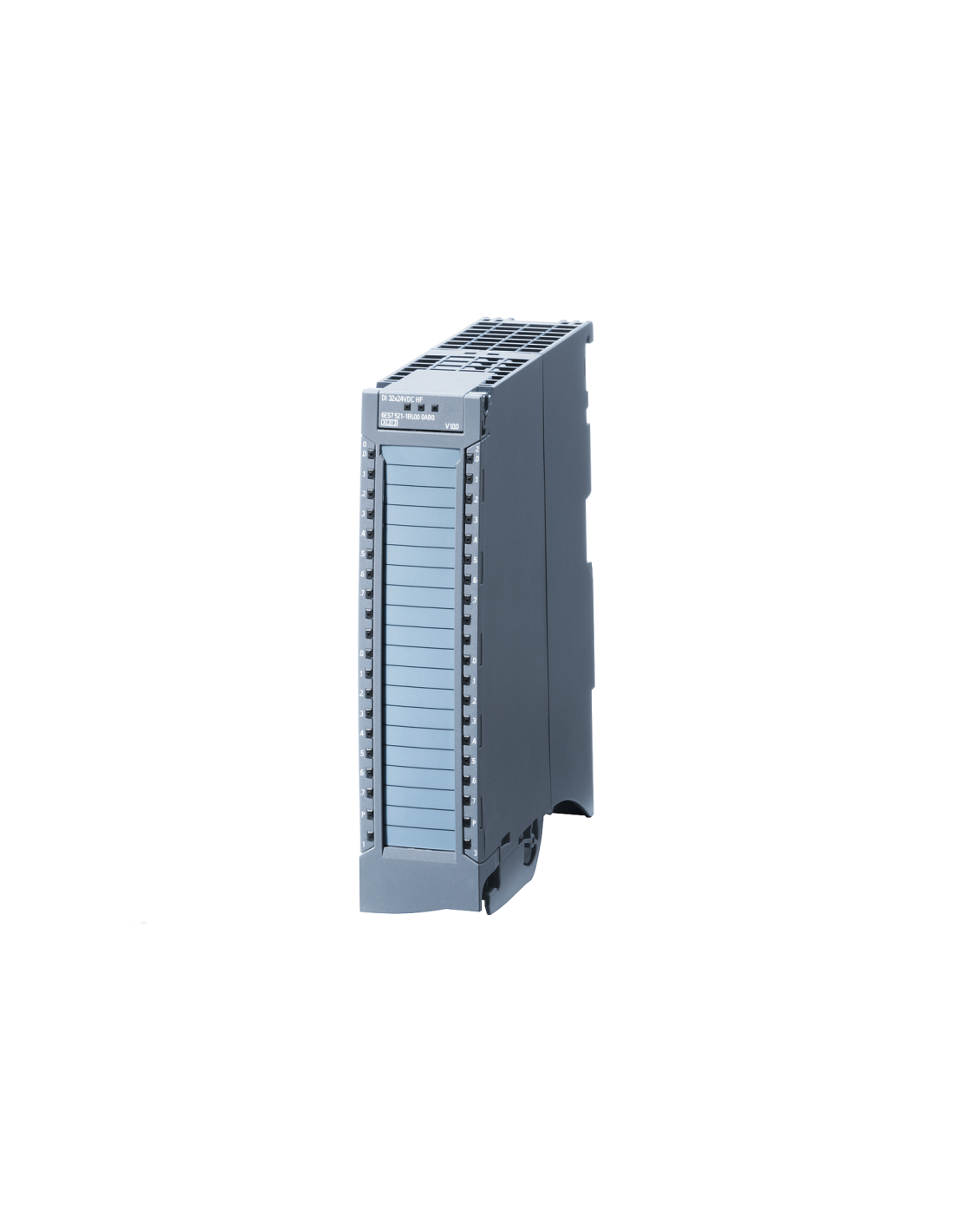

Moduł wejść cyfrowych Siemens 6ES7521-1BH50-0AA0 jest modułem systemu SIMATIC S7-1500, moduł należy do rodziny SM 521 – moduły wejść cyfrowych i jest wykonaniem BA (Basic), przeznaczonym do standardowej akwizycji sygnałów 24 V DC.
Moduł udostępnia 16 wejść cyfrowych 24 V DC, które są zorganizowane w 1 grupę po 16 wejść, zgodnie z konstrukcją torów wejściowych. Wejścia spełniają wymagania typ 3 wg normy IEC 61131, co określa ich charakterystykę prądowo-napięciową oraz sposób rozpoznawania sygnałów logicznych. Wejścia nie są parametryzowane, a typowa charakterystyka wejściowa oraz opóźnienie sygnału wynoszą od 3 ms do 4 ms przy przejściu stanów logicznych.
Moduł zasilany jest napięciem 24 V DC w zakresie dopuszczalnym 19,2…28,8 V DC i odczytuje sygnały dwustanowe w trybie sourcing input (czytanie P-reading). Wyjścia diagnostyczne i przerwania sprzętowe nie są dostępne w tym wykonaniu BA, a diagnostyka ogranicza się do wskaźników stanu modułu i wejść.
Moduł obsługuje identyfikację sprzętową poprzez dane I&M (I&M0…I&M3). Integracja i konfiguracja odbywa się w środowisku TIA Portal (STEP 7) (konfiguracja możliwa od wersji V12 lub wyższej). Złącze frontowe (śrubowe lub push-in) nie wchodzi w skład dostawy i musi być zamówione oddzielnie.
6ES7521-1BH50-0AA0 jest modułem szerokim o szerokości mechanicznej 35 mm i jest przeznaczony do montażu na systemowej szynie SIMATIC S7-1500. Wysokość i głębokość odpowiadają standardowym wymiarom mechanicznym modułów wejść cyfrowych tej serii.
