Centralna jednostka przetwarzania jest głównym elementem serii SIMATIC S7-1500. Precyzyjnie wykonuje program użytkownika łącząc sterownik z innymi elementami automatyki.

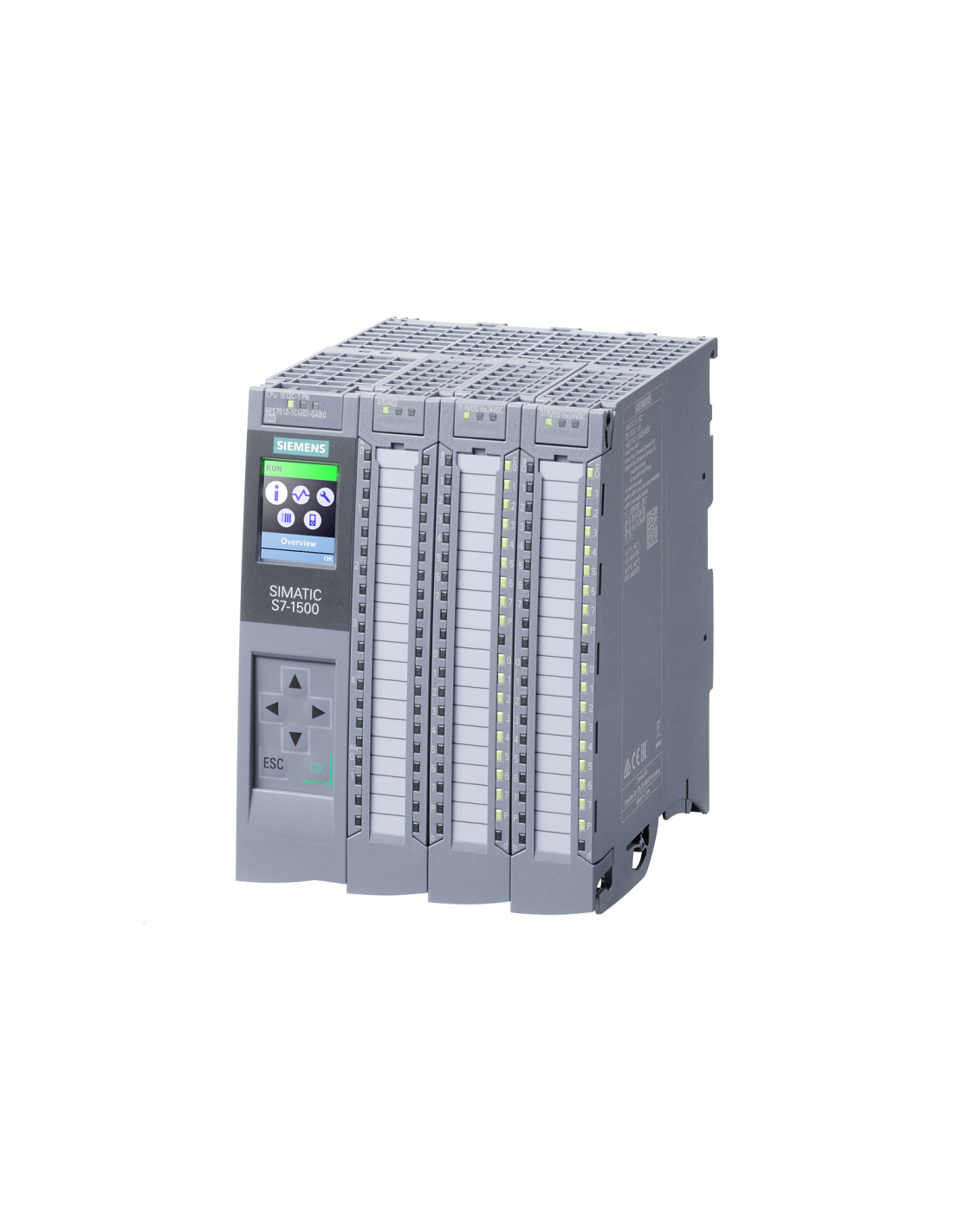

Kompaktowy moduł Siemens 6ES7512-1CK01-0AB0 jest centralną jednostką sterującą (CPU) w systemie SIMATIC S7-1500 , oznaczoną jako CPU 1512C-1 PN. Jednostka realizuje funkcje przetwarzania programu użytkownika oraz obsługi sygnałów wejść/wyjść, a także zapewnia komunikację z innymi urządzeniami i sieciami przemysłowymi poprzez interfejs PROFINET.
Sterownik posiada 250 KB pamięci roboczej dla programu oraz 1 MB pamięci danych, co pozwala na realizację sterowania i logiki o średnim stopniu złożoności. CPU dysponuje 32 wejściami cyfrowymi oraz 32 wyjściami cyfrowymi, a także 5 wejściami analogowymi i 2 wyjściami analogowymi, co umożliwia bezpośrednie podłączenie sygnałów procesowych. Jednostka obsługuje 6 liczników wysokich częstotliwości oraz 4 szybkie wyjścia konfigurowalne do PTO / PWM / wyjścia częstotliwościowego, co rozszerza możliwości sterowania elementami wykonawczymi i obsługi sygnałów o zwiększonej dynamice.
Moduł wyposażony jest w interfejs PROFINET IRT z dwoma portami przełączającymi (2-port switch), co zapewnia łączność z siecią automatyki i urządzeniami polowymi. Wydajność przetwarzania operacji bitowych wynosi 48 ns, co przekłada się na szybkie wykonywanie instrukcji sterujących. CPU zawiera złącze frontowe PUSH-IN do podłączenia przewodów oraz wymaga stosowania SIMATIC Memory Card do zapisu programu i danych.
Konfiguracja, programowanie i diagnostyka CPU realizowane są w środowisku TIA Portal (STEP 7). Moduł jest przeznaczony do montażu na systemowej szynie SIMATIC S7-1500 i posiada standardowy zakres przemysłowy zasilania 24 V DC (19,2…28,8 V) z ochroną przed odwrotną polaryzacją.
