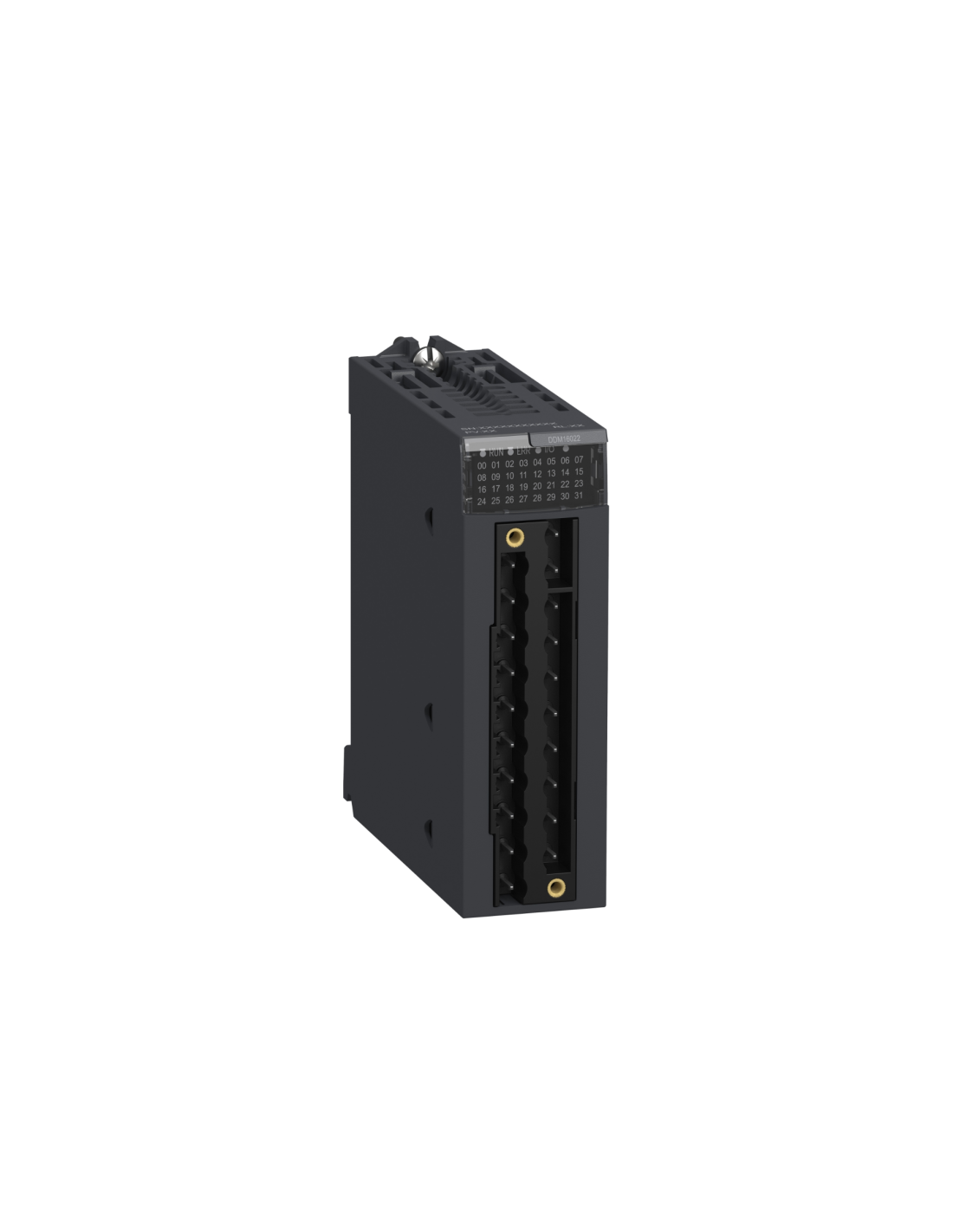

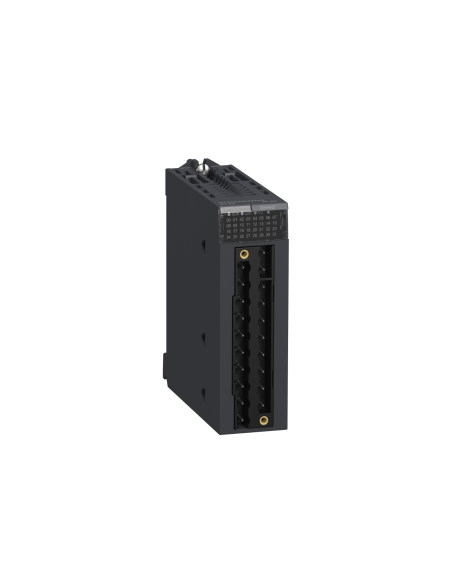

Moduł wejść/wyjść dyskretnych Schneider Electric - BMXDDM16022 z serii Modicon X80, która stanowi zunifikowaną platformę rozszerzeń dla sterowników Modicon M340 oraz Modicon M580. Moduł ten łączy w jednej jednostce zarówno wejścia, jak i wyjścia cyfrowe, co pozwala na oszczędność miejsca w szafie sterowniczej i uproszczenie konfiguracji systemu. Dzięki temu rozwiązaniu integratorzy mogą w prosty sposób rozbudować system sterowania o dodatkowe punkty sygnałowe bez konieczności stosowania osobnych modułów wejściowych i wyjściowych.
Model BMXDDM16022 wyposażony jest w 16 kanałów 24 V DC, z czego 8 pełni funkcję wejść cyfrowych, a 8 to wyjścia tranzystorowe typu sourcing (PNP). Wejścia pracują w logice pozytywnej, obsługując typowe sygnały z czujników, przycisków czy przełączników, natomiast wyjścia pozwalają na bezpośrednie sterowanie elementami wykonawczymi, takimi jak lampki sygnalizacyjne, cewki przekaźników czy małe siłowniki. Każdy kanał wyjściowy oferuje prąd do 0,5 A, a łączna obciążalność całego modułu wynosi 4 A. Krótki czas reakcji na poziomie około 1 ms zapewnia dynamiczną pracę w systemach, gdzie wymagana jest szybka odpowiedź sterownika.
Jako element serii Modicon X80, moduł BMXDDM16022 korzysta z ujednoliconej mechaniki, terminali i systemu diagnostyki. Moduł posiada diody LED sygnalizujące stan pracy CPU, modułu oraz każdego kanału osobno, co ułatwia diagnostykę i skraca czas potrzebny na usuwanie usterek. Konfiguracja odbywa się w środowisku EcoStruxure Control Expert (Unity Pro), które pozwala na szybkie przypisanie parametrów kanałów oraz monitorowanie ich stanu w czasie rzeczywistym. Dzięki solidnej konstrukcji, odporności na zakłócenia i zgodności z międzynarodowymi normami, BMXDDM16022 sprawdza się w szerokim zakresie zastosowań przemysłowych, od automatyki maszyn po systemy infrastrukturalne.
