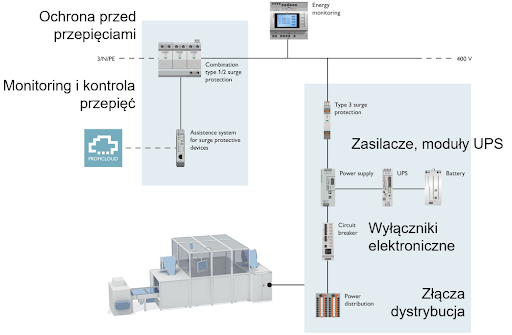

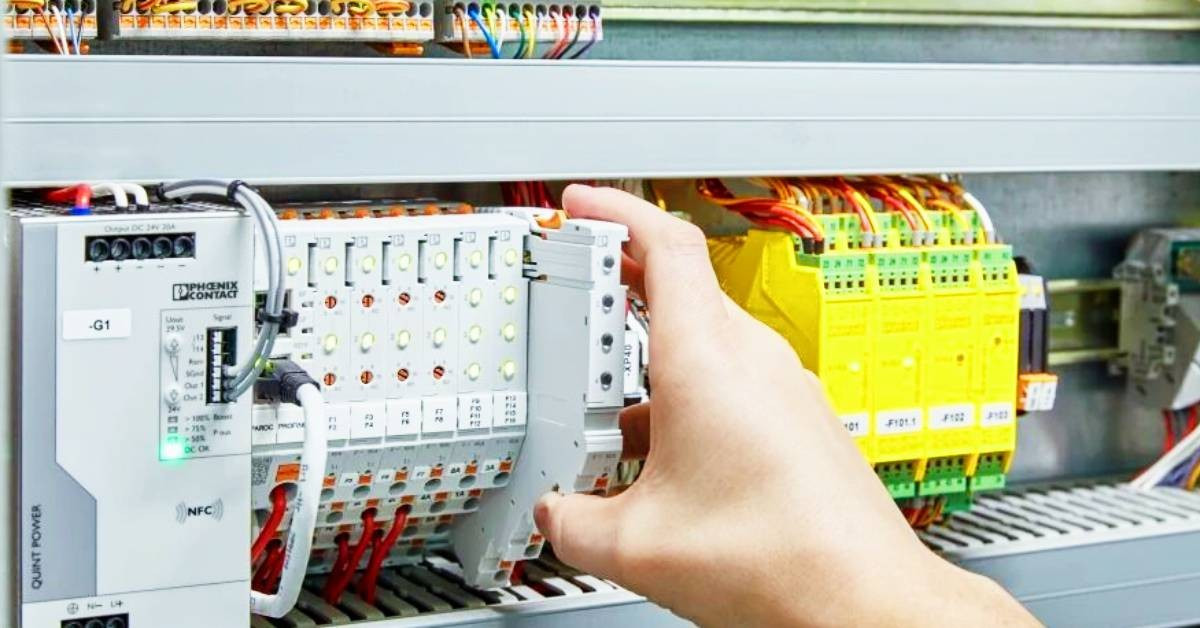

Wysokie bezpieczeństwo ciągłości pracy maszyn i urządzeń zależy od wszystkich elementów w torze zasilania (złącza, dobrze dobrane
i zamontowane ograniczniki przepięć, zasilacze, moduły UPS, wyłączniki elektroniczne chroniące przed zwarciem i przeciążeniem czy aparaty monitorujące).

Powyższy artykuł przedstawia jedynie kilka z wielu ciekawych rozwiązań, które wpływają na bezpieczeństwo zasilania, często pozwalające zaoszczędzić cenne miejsce w szafach automatyki. Poniżej można odszukać informacje na temat zasilaczy do użytku na poziomie SIL3 oraz system wyłączników elektronicznych CAPAROC.

Pierwsze zasilacze serii QUINT4 certyfikowane do użytku na poziomie SIL3

Kiedy aplikacja którą projektujemy jest bardzo ważna i „musi działać” warto zainteresować się zasilaczami serii QUINT4, tutaj najnowszymi modelami są m.in.:

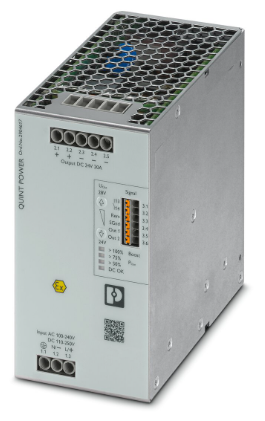

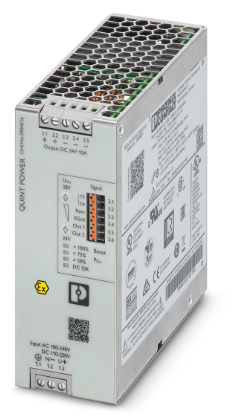

– QUINT4-PS/1AC/24DC/10/ nr kat. 2904616
– QUINT4-PS/1AC/24DC/20/ nr kat. 2904617

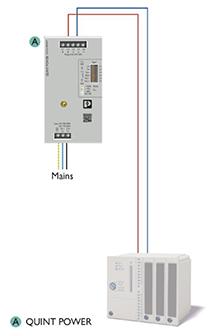

Poza możliwością indywidualnej konfiguracji parametrów poprzez komunikację NFC i pełną sygnalizacją stanów pracy dzięki wbudowanemu tranzystorowi MOSFET można je dodatkowo łączyć w celu redundancji bez dodatkowego modułu diodowego. Poniżej zaprezentowano układ zapewniający poziom ochrony SIL3 stosując pojedynczy zasilacz:

Wbudowany obwód ochrony przeciwprzepięciowej spełnia wymagania do poziomu SIL 3 i może być używany w aplikacjach do poziomu SIL 3 zgodnie z IEC 61508 i IEC 61511.

W przypadku awarii obwodu regulacji, wewnętrzne zabezpieczenie przeciwprzepięciowe OVP potwierdzi wzrost napięcia i ograniczy je do 30 VDC W przeciwieństwie do innych dostępnych na rynku zasilaczy, wewnętrzny OVP zasilacza bezpiecznie odcina napięcie wyjściowe po zadziałaniu. Eliminuje to skoki wysokiego napięcia i powtarzające się wahania napięcia na szynie DC, co ogranicza ryzyko uszkodzenia zasilacza i urządzeń podłączonych do szyny DC. Zasilacze są również zatwierdzone do zastosowania w strefach niebezpiecznych wymagających Class I Division 2.

System wyłączników elektronicznych CAPAROC zabezpieczający obwody 24V DC przed zwarciem i przeciążeniem.

W automatyce do sterowania urządzeń zwykle używa się napięcia 12/24 V DC. Myśląc o zabezpieczeniu urządzeń i przewodów sterowania przed przeciążeniem i zwarciem zwykle myślimy o bezpiecznikach topikowych
i nadmiarowo prądowych. Warto pamiętać też o coraz bardziej popularnych wyłącznikach elektronicznych.

Zabezpieczenia elektroniczne dają możliwość precyzyjniejszej ochrony szczególnie urządzeń elektronicznych jak np. sterowników/paneli HMI. Wyłączniki elektroniczne można dopasować w zależności od obciążenia.

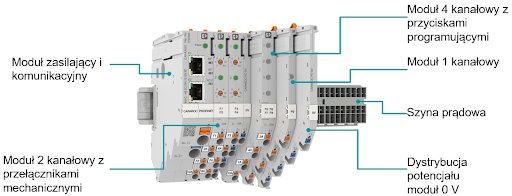

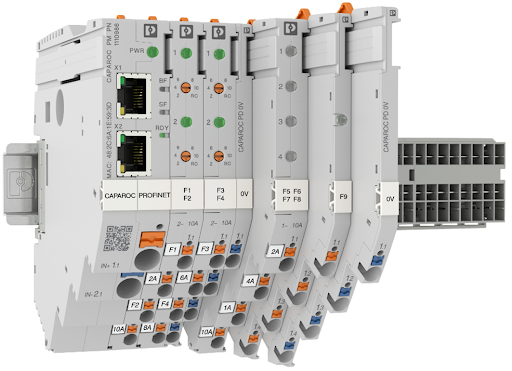

Modułowy system CAPAROC przeznaczony jest to dystrybucji zasilania
i monitorowania podłączonych obciążeń pod względem przeciążenia i zwarcia, poinformuje nas również gdy prąd wzrośnie do 80% nastawionego prądu znamionowego.

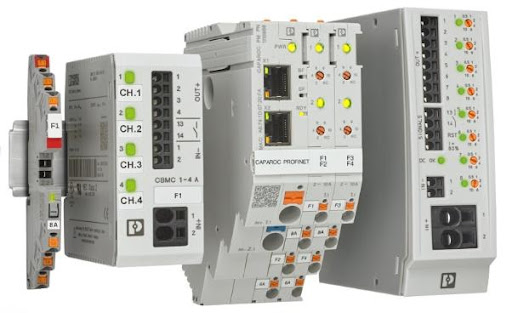

Najnowsze rozwiązanie łączy w sobie cechy trzech popularnych serii z oferty Producenta.
– PTCB (wyłączniki jednokanałowe łatwo łączące się ze złączami serii CLIPLINE dla możliwości podłączenia większej ilości odbiorów),
– CMB (wyłączniki 4 i 8 kanałowe z rotacyjnymi przełącznikami prądu znamionowego),
– CMBC (wyłączniki 4 kanałowe w tym z IO-Link).

CAPAROC łączy w jednym systemie najlepsze cechy prostszych rozwiązań, jednocześnie daje możliwość monitorowania i kontroli poprzez interfejs Profinet lub IO-Link pozwalając na łatwe podłączenie do lokalnej sieci.
