  • 1-KANAŁOWY INTERFEJS ENKODERA BECKHOFF EtherCAT - EL5101-0010
EL5101-0010

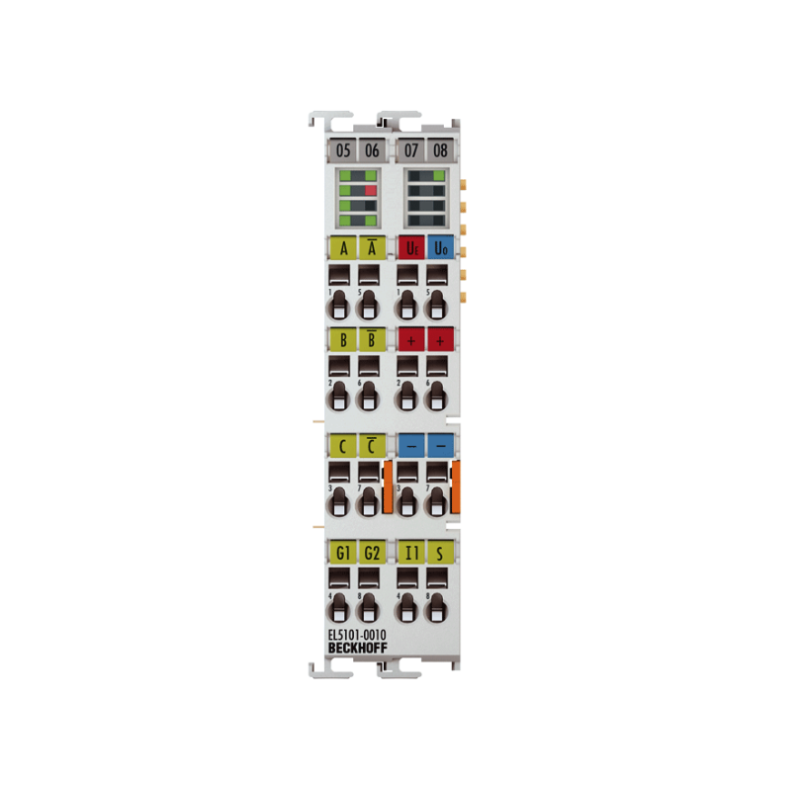

1-KANAŁOWY INTERFEJS ENKODERA BECKHOFF EtherCAT - EL5101-0010

Beckhoff
EL5101-0010
1-kanałowy interfejs enkodera Beckhoff EtherCAT - EL5101-0010 zaprojektowany do bezpośredniego połączenia z inkrementalnymi enkoderami o sygnałach różnicowych. Oferuje dwa dodatkowe wejścia cyfrowe o napięciu 24 V, do zapisywania, blokowania oraz ustawiania stanu licznika. Liczba kanałów: 1, Podłączenie enkodera: 1 x A, B, C: wejścia różnicowe (RS422): A, A̅ (inv), B, B̅ (inv), C,C̅ (inv), Dodatkowe wejścia: wejście stanu 5 V DC, wejście bramki/zatrzasku 24 V DC.
Przewiń do pełnej specyfikacji
1 129,27 zł
Netto
1 389,00 zł brutto
Ilość

Dostępny

nowy - oryginalne opakowanie - gwarancja 12 miesięcy

Wysyłka: 3 - 7 dni
Szybkie zapytanie +48 68 377 8005

Zyskaj dodatkowe 2% rabatu wybierając przelew jako formę płatności

Kupuj bezpiecznie

Opis

Terminale serii EtherCAT EL5xxx, umożliwiają precyzyjny pomiar pozycji, częstotliwości, przemieszczenia oraz kąta, wykorzystując różne technologie przetworników przemieszczenia, zarówno bezwzględne, jak i przyrostowe.

Terminal Beckhoff EtherCAT - EL5101-0010 to interfejs zaprojektowany do bezpośredniego połączenia z inkrementalnymi enkoderami o sygnałach różnicowych (RS422). Jego maksymalna częstotliwość wejściowa wynosząca 5 MHz czyni go szczególnie odpowiednim dla dynamicznych zastosowań. Dodatkowo, terminal oferuje dwa dodatkowe wejścia cyfrowe o napięciu 24 V, które mogą być wykorzystywane do zapisywania, blokowania oraz ustawiania stanu licznika. Terminal EL5101-0010 umożliwia podłączenie i analizę komunikatów błędów enkodera poprzez dedykowane wejście stanu. Zasilanie enkodera o napięciach 5 V i 24 V może być dostarczane bezpośrednio przez zaciski tego terminala.
  • Terminal pozwala na zapisywanie, blokowanie oraz ustawianie stanu licznika, co jest istotne dla różnych zastosowań.
  • Terminal posiada wbudowany pomiar częstotliwości oraz okresu, co pozwala na precyzyjne monitorowanie sygnałów enkodera.
  • Urządzenie jest zdolne do rozpoznawania obwodu otwartego, co ma znaczenie dla detekcji ewentualnych problemów z enkoderem.
  • Terminal umożliwia synchroniczny odczyt wartości pozycji poprzez wykorzystanie rozproszonych zegarów EtherCAT (DC).
  • Dostępny jest znacznik czasu dla ostatnio zarejestrowanej krawędzi przyrostowej enkodera.
Dodatkowo, EL5101-0010 pozwala na precyzyjny pomiar okresu lub częstotliwości z rozdzielczością wynoszącą 100 ns. Terminal obsługuje synchroniczny odczyt danych enkodera wraz z innymi danymi wejściowymi w systemie EtherCAT dzięki wykorzystaniu dokładnych rozproszonych zegarów EtherCAT (DC). Produkt oferuje również możliwość korzystania ze zdefiniowanych profili enkodera, co ułatwia łączenie danych procesowych w aplikacjach sterowania ruchem. Nawet w przypadku skomplikowanych systemów, terminale EtherCAT oferujące liczną funkcjonalność umożliwiają tworzenie prostych i efektywnych rozwiązań automatyzacji. Dzięki funkcji zegarów rozproszonych, wartości pozycji mogą być synchronizowane z innymi procesami, co jest niezwykle istotne w celu zapewnienia koherentnych operacji systemowych.
Technologia interfejs enkodera inkrementalnego, różnicowy (RS422)
Liczba kanałów 1
Podłączenie enkodera 1 x A, B, C: wejścia różnicowe (RS422): A, A̅ (inv), B, B̅ (inv), C,C̅ (inv)
Dodatkowe wejścia wejście stanu 5 V DC, wejście bramki/zatrzasku 24 V DC
Napięcie robocze enkodera 5 V prądu stałego/maks. 0,5 A (generowane ze styków zasilania 24 V DC)
Lada 1 x przełączane 16/32 bity
Ogranicz częstotliwość 20 milionów przyrostów/s (z 4-krotną oceną), co odpowiada 5 MHz
Dekoder kwadraturowy 4-krotna ocena
Rozproszone zegary Tak
Napięcie nominalne 24 V prądu stałego (-15 %/+20 %)
Styki mocy poboru prądu typ. 100 mA + obciążenie
Izolacja elektryczna 500 V (magistrala elektryczna/potencjał pola)
Pobór prądu E-bus typ. 130 mA
Cechy szczególne wykrywanie przerwania przewodu, funkcja zatrzasku i bramki, pomiar czasu trwania okresu i częstotliwości, znakowanie czasowe zboczy, filtry, brak operacji single-ended
Waga około. 100 gramów
Temperatura pracy/przechowywania -25…+60°C/-40…+85°C
Wilgotność względna 95%, bez kondensacji
Odporność na wibracje/wstrząsy zgodny z EN 60068-2-6/EN 60068-2-27
Odporność/emisja EMC zgodny z EN 61000-6-2/EN 61000-6-4
Chronić. ocena/instalacja poz. IP20/zmienna
Atesty/oznaczenia CE, UL, ATEX
Oznakowanie Ex II 3 G Ex nA IIC T4 Gc
