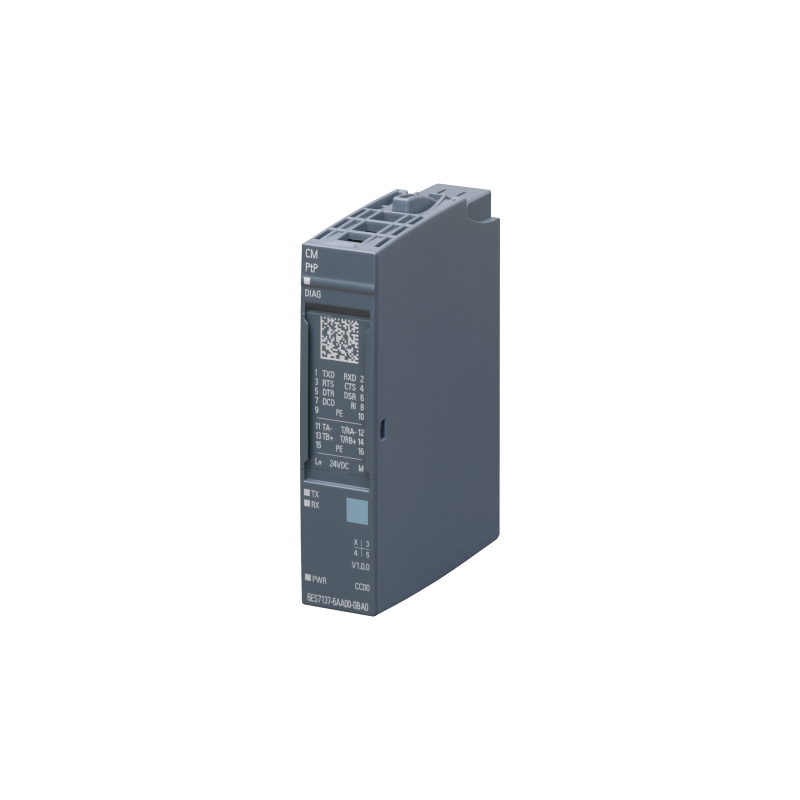

Moduł komunikacji szeregowej oznaczony jako
CM PtP przeznaczony do stosowania w systemie rozproszonych wejść i wyjść SIMATIC ET 200SP –
6ES7137-6AA00-0BA0,
który obsługuje interfejsy elektryczne RS422, RS485 oraz RS232, a także inne protokoły komunikacyjne USS, Freeport/ASCII, MODBUS RTU Master/Slave czy 3964(R). Moduł realizuje funkcje danych I&M0, 1, 2 i 3 a konfiguracja urządzenia, integracja z systemem czy inżynieria odbywa się za pomocą oprogramowania STEP7 TIA Portal w wersji V12. posiada funkcje diagnostyki, które mogą dotyczyć zerwania przewodu, monitorowania napięcia zasilania oraz transmisji TxD i odbioru RxD. Kompaktowe wymiary urządzenia tej klasy są możliwe dzięki wykorzystaniu dużej gęstości kanałów, niewielkie rozmiary ułatwiają wykorzystanie zaoszczędzonej przestrzeni wewnątrz szafy sterowniczej. Konfiguracja systemu stacji ET 200SP jest prosta w skalowaniu i rozsądnie zoptymalizowana kosztowo rozbudowana o kompleksową bazę cyfrowych i analogowych modułów IO. SIMATIC ET 200SP jest o około 50% węższy niż inne porównywalne rozproszone peryferia. Dzięki wysokości około 115 milimetrów system może pomieścić 16 kanałów z podłączeniem jednoliniowym bez wtyczek AUX. W przypadku połączenia 3-przewodowego z wtyczkami AUX wysokość dla 8 kanałów wynosi 140 milimetrów. Głębokość wynosi 75 milimetrów. W celu zachowania optymalnie jak najmniejszych rozmiarów, moduł zasilania do tworzenia grup obciążenia jest zintegrowany z systemem SIMATIC ET 200SP.
| Akcesoria systemowe |
Tak |
| Głębokość |
58 mm |
| Kategoria ochrony przeciwwybuchowej dla gazów |
ATEX - ochrona przeciwwybuchowa dla gazów, kat. 3G |
| Kategoria ochrony przeciwwybuchowej dla pyłów |
Brak |
| Możliwość montażu na szynie |
Tak |
| Możliwy montaż panelowy |
Tak |
| Możliwy montaż stelażowy (rack) |
Tak |
| Napięcie zasilające dla DC |
19.2, 28.8 V |
| Obsługa innych protokołów |
Tak |
| Obsługa protokołu MODBUS |
Tak |
| Rodzaj napięcia zasilającego |
DC |
| Stopień ochrony (IP) |
IP20 |
| Szerokość |
15 mm |
| Wysokość |
73 mm |
| Z separacją galwaniczną |
Tak |
| EAN |
4025515082149 |
| UPC |
887621206895 |
| Numer statystyczny towaru |
85176200 |
| Oznaczenie katalogu |
ST76 |
| FAGR |
X03W |
| Group Code |
R151 |
