Część systemowa |

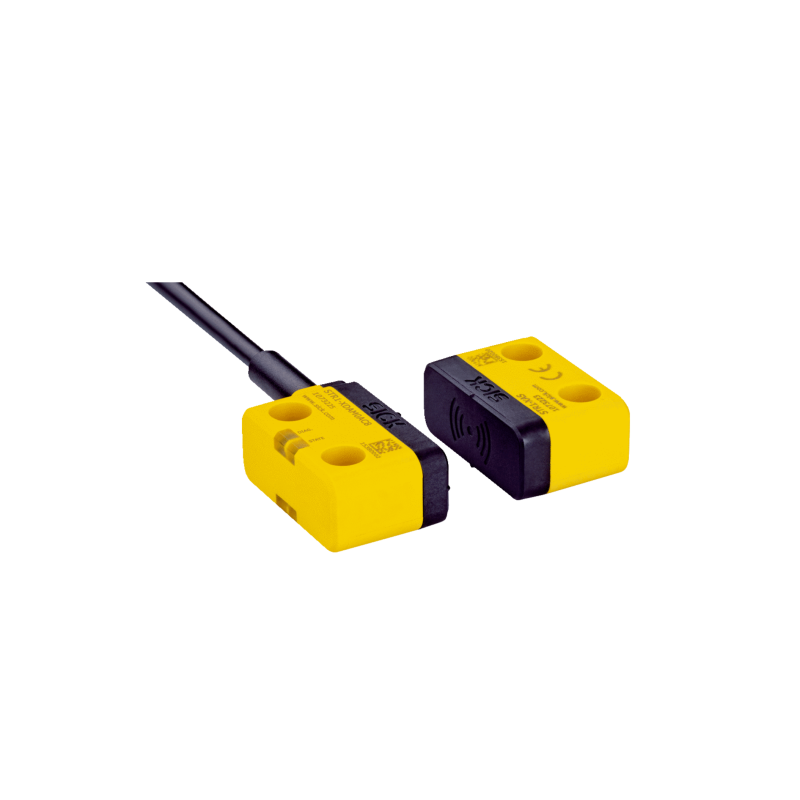

Czujnik z aktuatorem |
Typ czujnika |
RFID |
Liczba bezpiecznych wyjść |
2 |
Styk pomocniczy (AUX) |
1 (Przełączanie komplementarne względem urządzeń OSSD) |
Odległość zadziałania pewnego Sao |
10 mm (–30 °C ... +70 °C) 1) |
Odległość zwolnienia pewnego Sar |
25 mm 1) |
Aktywne powierzchnie czujników |
3 |
Aktywna powierzchnia czujnika |
Strona górna, powierzchnie boczne (z lewej, z prawej) 2) |
Kierunki aktywacji |
5 |
Kodowanie |
Uniwersalnie kodowane |
Poziom nienaruszalności bezpieczeństwa |
SIL 3 (IEC 61508) |
Kategoria |
Kategoria 4 (EN ISO 13849) |
Poziom zapewnienia bezpieczeństwa |
PL e (EN ISO 13849) |
PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) |
5,21 x 10^-9 |
TM (okres użytkowania) |
20 lat(a) (EN ISO 13849) |
Rodzaj konstrukcji |
Rodzaj konstrukcji 4 (EN ISO 14119) |
Poziom kodowania aktywatora |
Niski poziom kodowania (EN ISO 14119) |
Bezpieczny stan w przypadku usterki |
Co najmniej jedno półprzewodnikowe wyjście bezpieczeństwa (OSSD) jest wyłączone. |
Typ przyłącza |
Przewód z wtykiem, M12, 8-biegunowy |
Długość przewodu |
0,2 m |
Długość przewodu podłączeniowego |
≤ 200 m |
Średnica przewodu |
5,5 mm |
Przekrój poprzeczny przewodu |
0,12 mm² |
Promień gięcia (w przypadku ułożenia na stałe) |
> 8 x średnica przewodu |
Promień gięcia (w przypadku ruchu przewodu) |
> 12 x średnica przewodu |
Materiał przewodu |
PVC |
Materiał przewodnika |
Miedź |
Materiał nakrętki kołpakowej |
Cynkowy odlew ciśnieniowy, niklowany |
Wskaźniki |
LEDs |
Wskaźnik diagnostyki |
✔ |
Wskaźnik “Stan” |
✔ |
Klasa ochrony |
III (IEC 61140) |
Klasyfikacja wg cULus |
Class 2 |
Napięcie zasilające Uv |
24 V DC (19,2 V DC ... 28,8 V DC) |
Pobór prądu |
50 mA |
Rodzaj wyjścia |
Samokontrolujące się wyjścia półprzewodnikowe (OSSD) |
Prąd wyjściowy |
≤ 100 mA |
Czas odpowiedzi |
40 ms 1) |
Czas aktywacji |
100 ms 1) 2) |
Czas ryzyka |
80 ms 1) 3) |
Czas do załączenia |
2,5 s 4) |
Wymiary (szer. x wys. x głęb.) |
40 mm x 18 mm x 26 mm |
Masa |
82 g |
Materiał obudowy |
VISTAL® |
Stopień ochrony |
IP67, IP69K (EN 60529, ISO 20653) |
Temperatura otoczenia pracy |
–30 °C ... +70 °C 1) |
Temperatura składowania |
–30 °C ... +70 °C |
Odporność na drgania |
10 Hz ... 55 Hz, 1 mm (IEC 60068-2-6) |
Odporność na wstrząsy |
30 g, 11 ms (IEC 60068-2-27) |
EMC |
EN IEC 61326-3-1; EN IEC 60947-5-2; EN IEC 60947-5-3; EN 300330 V2.1.1 |
